Возведение фундамента на винтовых сваях

Применение винтового фундамента берет начало с конца девятнадцатого века. Первая постройка на винтовых опорах была возведена в США – это был маяк. Это сооружение стоит и сегодня, подтверждая высокую прочность фундамента.

Возведение фундамента на винтовых сваях


Наилучшим вариантом в случаях работы на сложных рельефах, почвах, подверженных вспучиванию, а также, там, где имеются места с высоким залеганием подземных вод, является фундамент на винтовых сваях. Он годится для любой местности и проблемных грунтов. Его можно монтировать на склонах, вблизи крупных деревьев, на торфяниках, на затопляемых и неровных участках.

Свая представляет собой металлическую трубу, обработанную специальным составом, к ее нижнему концу с заостренным винтовым наконечником приварена лопасть. Лопасти уплотняют грунт по мере завинчивания трубы вглубь.

Преимущества свайно – винтового фундамента:

  1. нет необходимости в рытье котлована;

  2. нет надобности в обеспечении подъездных путей;

  3. монтаж возможен в любой сезон;

  4. занятость не более 3 – х человек;

  5. монтаж свай можно производить своими руками, не используя специальной техники;

  6. длительность работы составляет от 1 до 3-х дней;

  7. не требуется выдержка после закладки фундамента;

  8. безопасность при монтировании и строительных работах, а также при последующем обслуживании дома;

  9. отсутствие необходимости в привлечении сложной техники и механизмов;

  10. возможность пристроить дополнительную веранду к дому, возведенному на таком фундаменте;

  11. прочность, надежность по несущей способности и долговечность свайно – винтового фундамента;

  12. при длительной эксплуатации возможна замена просевших свай на новые - быстрый ремонт;

  13. такой фундамент надежно защищает здание от затопления талыми или грунтовыми водами.


Алгоритм установки винтового фундамента



Сваи будут ввинчиваться по периметру строения, по линиям расположения стен и углам на одинаковом расстоянии друг от друга, кстати цены на винтовые сваи гораздо ниже чем на другие варианты фундаментов. Правильные расчеты нужно доверить специалисту с опытом строительства подобных фундаментов. Он рассчитывает диаметр трубы, расстояние между сваями, необходимое количество столбов.

После этого приступают к строительству фундамента:
  1. проводится точная разметка колышками мест расположения свай;

  2. в каждой точке выкапывается лопатой «лидер – лунка» диаметром чуть больше диаметра лопасти для ровной установки винта;

  3. ставится свая, и начинается ввинчивание при помощи лома, продетого в отверстия, расположенные на верхнем конце трубы;

  4. заглубление в грунт осуществляется до 1,5 – 2 метра (ниже глубины промерзания);

  5. контролируется строго вертикальное положение столба при помощи уровня;

  6. после заглубления болгаркой срезаются верхние концы с отверстиями, все сваи выравнивают при помощи лазерного нивелира;

  7. полости труб заливаются бетонным раствором для придания дополнительной прочности столбам и защиты от ржавчины их внутренних поверхностей;

  8. при помощи сварочного аппарата приваривают вкруговую металлические крышки толщиной 10 см, большего диаметра, к верхним плоскостям всех труб, обеспечивая герметичность их полостей;

  9. видимые части труб покрывают раствором против коррозии;

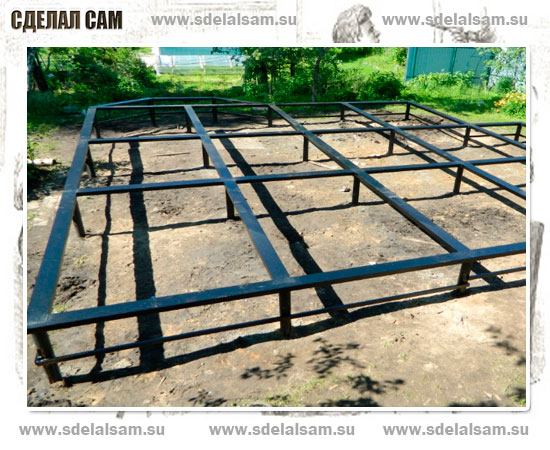

  10. к столбам привариваются металлические профили (швеллера) для скрепления свай между собой, образуя ростверк;

  11. между нижней поверхностью дома (ростверком) и уровнем грунта расположено пустое проветриваемое пространство;

  12. покрывают созданный монолит двумя слоями краски с целью защиты от коррозии.


Простота и высокая технологичность позволяют сократить сроки закладки фундаментов и количество работников, что заметно снижает затратную стоимость всего сооружения.
